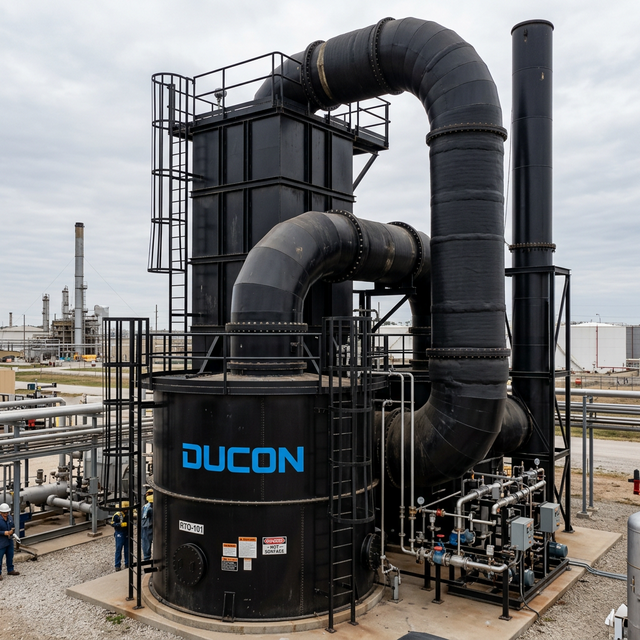

Yatak Tipi Rejeneratif Termal Oksitleyici (Bed RTO)
Genel Bakış
Bed RTO, geleneksel RTO tasarımıdır; genellikle 3 rejeneratif odalıdır. Atık gaz debisinin büyük olduğu uygulamalarda 5 veya 7 oda konfigürasyonları tercih edilebilir.
Çalışma Prensibi
Rejeneratif Termal Oksitleyici (RTO), yanıcı/kolay alevlenebilir egzoz gazlarını yüksek sıcaklıkta oksitleyerek karbondioksit (CO₂) ve su buharına (H₂O) dönüştürür. Bu çevresel kontrol teknolojisi, gazların parçalanması sırasında oluşan ısının rejeneratif odalarda depolanıp geri kullanılmasını sağlar; böylece hem emisyon arıtımı hem de enerji tasarrufu birlikte elde edilir.
Ürün Detayları
Ana Bileşenler: Rejeneratif odalar (seramik ısı depolama dolgu), bir yanma odası ve poppet (kalkar tip) vanalar.
Rejeneratif Odalar: Seramik medya, sıcak egzozdan ısıyı absorbe eder ve döngünün diğer fazında gelen daha soğuk gazı ön ısıtır. Bu döngüsel ısı değişimi, sistemin toplam enerji tüketimini belirgin şekilde düşürür.
Yanma Odası: Oksidasyonun gerçekleştiği bölümdür. Yanıcı egzoz, hedef sıcaklığa ısıtılarak kirleticiler CO₂ ve H₂O’ya parçalanır. Sıcaklık ve kalış süresi (residence time) hassas biçimde kontrol edilerek kirleticilerin tam yok edilmesi sağlanır.
Poppet Vanalar: Akışı sırayla farklı rejeneratif odalara yönlendirir. Vanaların alternatif konumlandırılması sayesinde her oda, döngü içinde hem ısı depolar hem ısı bırakır; bu da sürekli ve verimli bir termal çevrim oluşturur.
Atık Isı Geri Kazanımı
Egzoz akımındaki yanıcı bileşenlerin konsantrasyonu yeterince yüksek olduğunda, sisteme ek bir atık ısı geri kazanım ünitesi entegre edilebilir. Arıtılmış egzozdan kalan ısı; buhar üretimi, proses havasının ön ısıtılması, sıcak su ya da termal yağ uygulamaları için kullanılabilir. Bu sayede tesisin genel enerji verimliliği artar ve ekonomik/çevresel kazanımlar güçlenir.
Sonuç
Bed RTO, endüstriyel emisyonların yönetiminde sağlam, esnek ve sürdürülebilir bir çözümdür; çevre mevzuatına uyumu desteklerken kaynak kullanımını da maksimize eder.
1) PLC tabanlı otomatik kontrol – kararlı ve güvenilir işletim
Geleneksel Rejeneratif Termal Oksitleyici (RTO) yapısı, PLC (Programlanabilir Lojik Denetleyici) tabanlı otomatik kontrol sistemiyle donatılır. Bu gelişmiş sistem; süreç parametrelerinin hassas izlenmesi ve ayarlanmasını sağlar, farklı koşullarda optimal performansı korur. PLC mantığı, tesise özgü proses gereksinimlerine göre özelleştirilebilir; böylece esneklik ve verimlilik artar.
2) Çok odalı seramik rejeneratif yataklar – yüksek ısı geri kazanımı
Bu RTO tasarımının temel özelliklerinden biri, her biri seramik dolgu ile donatılmış üç veya daha fazla rejeneratif oda kullanılmasıdır. Yüksek ısıl iletkenlik ve dayanımla seçilen seramikler, gaz akımıyla doğrudan ısı alışverişi yaparak ısı transferini verimli hâle getirir. Çok odalı konfigürasyon hızlı ısınma/soğuma döngülerine izin verir, yanma ürünlerinden ısının maksimum geri kazanımını sağlar; böylece enerji tüketimi azalır ve işletme maliyetleri düşer. Bu tasarım, büyük egzoz hacimlerinin arıtıldığı otomotiv veya kimya gibi sektörlerde özellikle avantajlıdır.
3) Poppet (kalkar tip) vanalar – hızlı, sızdırmaz ve düşük basınç düşümlü akış kontrolü
Sistem içindeki akış yönünü yönetmek için birden fazla poppet vana kullanılır. Pnömatik silindirlerle tahrik edilen bu vanalar, rejeneratif odaların ısı depolama ve ısı bırakma fazları arasında hızlı ve güvenilir geçiş sağlar. Poppet vanalar, düşük basınç düşümü ve üstün sızdırmazlık sunar; yüksek sıcaklıklarda bile performanslarını korur. Bu nitelikler, atık yakma veya petrokimya gibi talepkâr uygulamalarda ısı değişim doğruluğunu ve proses bütünlüğünü güvence altına alır.
4) Sahaya özel boyutlandırma – kolay entegrasyon ve kurulum
RTO ekipmanı, saha koşullarına göre özelleştirilebilir; mevcut alan kısıtlarına uygun ölçülerde tasarlanabilir. Bu seçenek, taşıma ve montajı kolaylaştırır ve ünitenin mevcut tesise sorunsuz entegrasyonunu sağlar. Özellikle alanın sınırlı olduğu retrofit/yenileme projelerinde, boyut ve yerleşimin ayarlanabilmesi entegrasyon sürecini ciddi ölçüde basitleştirir. Ayrıca özelleştirme, değişken egzoz debileri veya diğer emisyon kontrol sistemleriyle entegrasyon gibi tesise özgü ihtiyaçlara göre optimizasyon imkânı verir.
5) Zorlu proseslere uyum – yüksek konsantrasyonlu ve çok bileşenli akışlarda kararlı performans
RTO sistemi, yüksek konsantrasyonlu ve çok bileşenli egzoz gazlarının bulunduğu karmaşık işletim koşullarına güçlü uyum gösterir. Gaz bileşimi ve debisindeki dalgalanmalara rağmen tutarlı arıtma verimi sağlar. İlaç, gıda işleme ve kaplama gibi farklı ve zorlayıcı egzoz akımlarına sahip sektörlerde, RTO’nun esnek ve dayanıklı tasarımı, katı çevre mevzuatına uyumu sağlarken değişken sıcaklık ve basınç koşullarında da güvenilir çalışmayı sürdürür.
